臥式蒸汽-空氣預熱器

        蒸汽一空氣預熱器是垃圾焚燒發電廠、生物質發電廠和干燥行業的主要輔助設備，它是利用蒸汽作為熱源的熱交換設備。其工作原理，是通過向換熱模塊導入飽和蒸汽或者過熱蒸汽，一般蒸汽經進口集箱均勻分配至換熱管，放出熱量后冷凝液匯集至出口集箱經疏水系統排出；被加熱介質空氣一般經風機送（或引）入預熱器內，經換熱管加熱到設定溫度排出，再經風道將熱風通入爐膛或干燥器內。

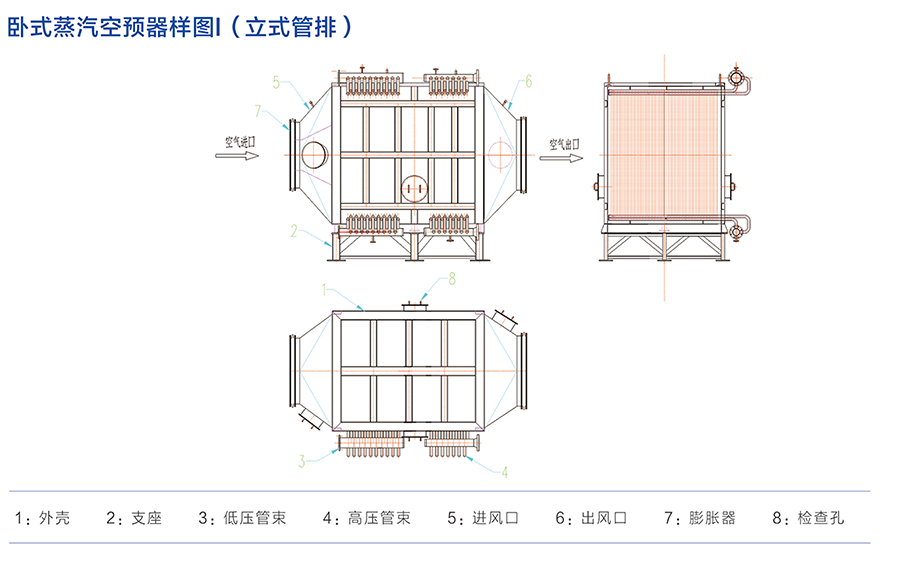

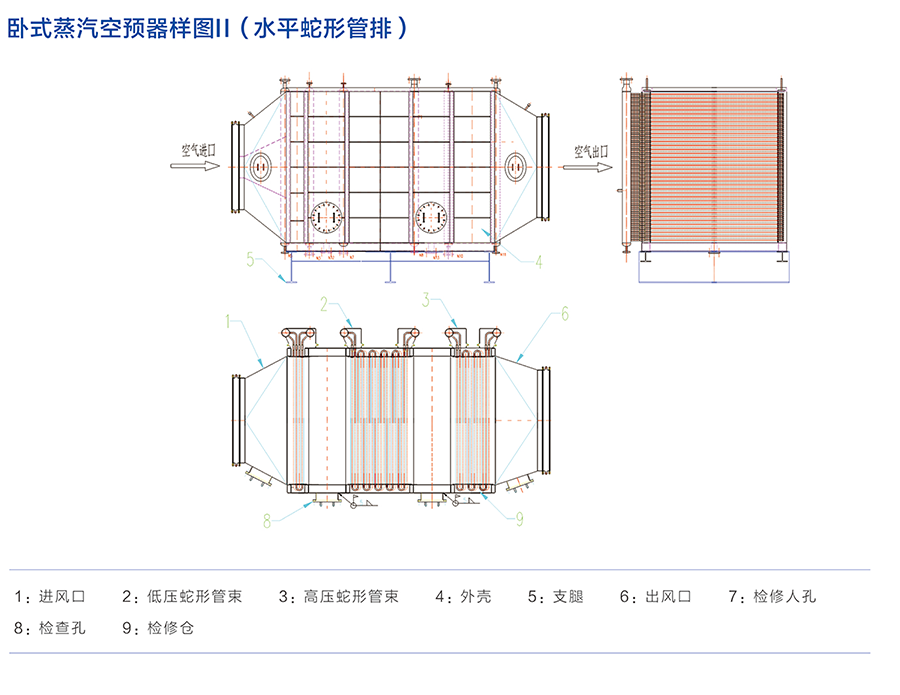

        蒸汽-空氣預熱器屬于間壁式換熱設備，通常它是由低壓管束（低壓管程）、高壓管束（高壓管程）、殼程（外殼）、支座以及帶有膨脹器的進出罩等組成：高、低壓管束是由多片管排換熱單元、集箱及支撐件構成。管排換熱單元是由數根豎（或橫）置排列的鰭片（或光）管與上下導管（或集箱）焊接的換熱元件，錯（或順）列布置，管內走蒸汽，管外走空氣，蒸汽與空氣交叉流（或逆流）；殼程（外殼）主體為獨立的矩形箱體，箱體可根據需要分成多段，段與段之間可采用螺栓連接或現場焊接，同時外殼有效地構成了空氣的流通通道，并防止空氣外泄；為便于檢修，在殼程適當位置設置若干檢修段，檢修段設有檢修門及吹掃裝置，箱底設有排污口。膨脹器安裝在空預器空氣進出口法蘭處，用于設備受熱后的熱膨脹補償，為使空氣平穩流動，進風口設有導流板；支座用于支撐設備并與基礎連接固定。
